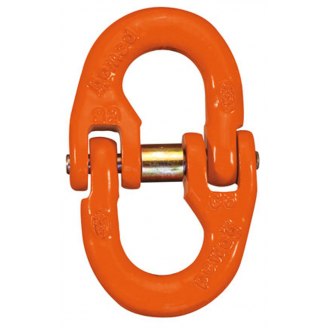

Elo de Ligação Conex CW
Elo de ligação em grau 100, utilizado para a ligação (emenda) entre correntes, acessórios, cabos de aço ou outros dispositivos.
De fácil montagem propiciam grande versatilidade para a composição de lingas. Duas peças forjadas idênticas unidas por um pino. Atende a norma EN 1677 - coeficiente de segurança 4:1.
Elo de ligação Connex CW |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
Código |
Capacidade de carga |
e |
c |
s |
d |
b |
g |
Peso |
|
| kg | mm | kg/pc. | |||||||
| CW 5 | 1.000 | 36 | 7 | 9 | 7 | 35 | 13 | 0,05 | |
| CW 6 | 1.400 | 44 | 8 | 11 | 8 | 39 | 14 | 0,06 | |
| CW 7 | 1.900 | 51 | 10 | 13 | 9 | 47 | 17 | 0,12 | |
| CW 8 | 2.500 | 62 | 12 | 14 | 10 | 55 | 18 | 0,23 | |
|
4.000 | 72 | 15 | 18 | 13 | 64 | 24 | 0,42 | |
| CW 13 | 6.700 | 88 | 20 | 22 | 17 | 79 | 28 | 0,84 | |
| CW 16 | 10.000 | 103 | 21 | 29 | 21 | 106 | 33 | 1,4 | |
| CW 19/20 | 16.000 | 115 | 30 | 35 | 25 | 118 | 42 | 2,4 | |
| CW 22 | 19.000 | 161 | 34 | 39 | 25 | 148 | 51 | 4,15 | |
| CW 26 | 26.500 | 190 | 40 | 46 | 30 | 175 | 60 | 6,7 | |
| CW 32 | 40.000 | 206 | 47 | 56 | 35 | 216 | 80 | 11,2 | |
| C 32 | 31.500 | 194 | 40 | 50 | 32 | 195 | 80 | 8,46 | |
