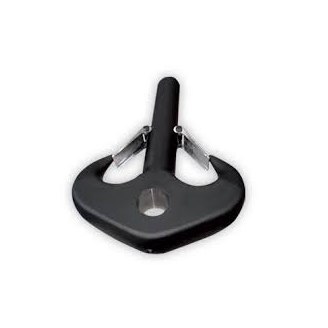

Gancho haste duplo com furo DIN 15402 forma B
Ganchos haste duplo com furo tipo DIN 15402 forma B nas classes P, S, T ou V utilizados em guindastes e pontes rolantes ou outros equipamentos.
++++ SOB ENCOMENDA ++++
Tamanho | Dimensões | Peso | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
a1 | a2 | a3 | d1 (=b) | d2 | e2 | f1 | h | l1* | ||
mm | mm | mm | mm | mm | mm | mm | mm | mm | Kg | |
10 | 90 | 71 | 116 | 75 | 74 | 377 | 130 | 450 | 41 | |
12 | 100 | 80 | 130 | 85 | 78 | 421 | 150 | 510 | 57 | |
16 | 112 | 90 | 146 | 95 | 86 | 471 | 170 | 580 | 82 | |
20 | 125 | 100 | 163 | 106 | 96 | 265 | 531 | 190 | 850 | 115 |
25 | 140 | 112 | 182 | 118 | 106 | 315 | 598 | 212 | 915 | 160 |
32 | 160 | 125 | 205 | 132 | 116 | 335 | 672 | 236 | 990 | 229 |
40 | 180 | 140 | 230 | 150 | 131 | 375 | 754 | 265 | 1085 | 458 |
50 | 200 | 160 | 260 | 170 | 146 | 420 | 842 | 300 | 1165 | 458 |
63 | 224 | 180 | 292 | 190 | 168 | 460 | 944 | 335 | 1290 | 638 |
80 | 250 | 200 | 325 | 212 | 188 | 515 | 1062 | 375 | 1435 | 892 |
100 | 280 | 224 | 364 | 236 | 208 | 575 | 1186 | 425 | 1575 | 1248 |
125 | 315 | 250 | 408 | 265 | 235 | 645 | 1330 | 475 | 1750 | 1757 |
160 | 355 | 280 | 458 | 300 | 260 | 725 | 1505 | 530 | 1945 | 2500 |
200 | 400 | 315 | 515 | 335 | 282 | 800 | 1685 | 600 | 2160 | 3560 |
250 | 450 | 355 | 580 | 375 | 312 | 875 | 1885 | 670 | 2410 | 5033 |
* confirmar medida l1 na ocasião da cotação
