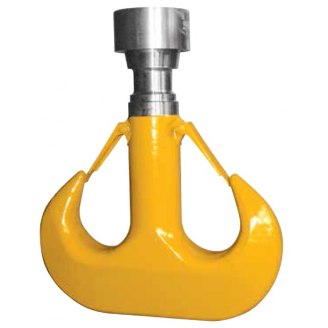

Gancho haste duplo usinado com porca DIN 15402
Ganchos haste duplo tipo DIN 15402 nas classes P (aço carbono) e V (aço liga) fornecidos usinados com porca conforme padrão da norma DIN. Utilizados em talhas, guindastes, pontes rolantes ou outros
GANCHO DUPLO DIN 15402 USINADO |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Codigo |
Tamanho |
Dimensões |
Rolamento Adequado |
|||||||||
Classe P |
Classe V |
Fig. 1 |
Fig. 2 |
d2 |
l2 |
l3 |
l4 |
t1 |
t2 |
r11 |
Classe P |
Classe V |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||||
| 535402PS | 535402VS | 2,5 | - | 36 | 83 | - | 244 | 50 | - | 3 | 51108 | 81108 |
| 535404PS | 535404VS | 4 | - | 42 | 93 | - | 274 | 56 | - | 3 | 51110 | 81110 |
| 535406PS | 535406VS | - | 6 | 50 | - | 112 | 365 | 79 | 4 | 3 | 51214 | 81214 |
| 535408PS | 535408VS | - | 8 | 56 | - | 122 | 406 | 85 | 4,5 | 3 | 51216 | 81216 |
| 535410PS | 535410VS | - | 10 | 64 | - | 135 | 435 | 95,5 | 5,5 | 3 | 51218 | 81218 |
| 535412PS | 535412VS | - | 12 | 72 | - | 157 | 492 | 110,5 | 6,5 | 3 | 51220 | 81220 |
| 535416PS | 535416VS | - | 16 | 80 | - | 170 | 562 | 120,5 | 7 | 3 | 51222 | 81222 |
| 535420PS | 535420VS | - | 20 | 90 | - | 187 | 628 | 128 | 8 | 3 | 51224 | 81224 |
| 535425PS | 535425VS | - | 25 | 100 | - | 207 | 696 | 144 | 10 | 3 | 51226 | 81226 |
| 535435PS | 535432VS | - | 32 | 110 | - | 232 | 768 | 159 | 11,5 | 3 | 51232 | 81232 |
| 535440PS | 535440VS | - | 40 | 125 | - | 257 | 863 | 177,5 | 13,5 | 3 | 51236 | 81236 |
| 535450PS | 535450VS | - | 50 | 140 | - | 280 | 944 | 201,5 | 15 | 5 | 51244 | 81244 |
| 535463PS | 535463VS | - | 63 | 160 | - | 322 | 1072 | 230 | 15 | 5 | 51248 | 81248 |
| 535480PS | 535480VS | - | 80 | 180 | - | 357 | 1212 | 251 | 16 | 5 | 51256 | 81256 |
| 535498PS | 535498VS | - | 100 | 200 | - | 402 | 1351 | 283 | 18 | 5 | 51260 | 81260 |
