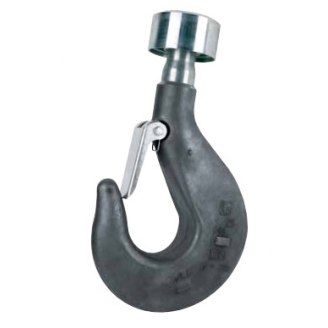

Gancho haste simples usinado com porca DIN 15401
Ganchos haste usinados, fornecidos com porca conforme DIN 15401 parte 2, nas classes P (aço carbono) e V (aço liga).
Utilizados em talhas, guindastes, pontes rolantes e outros equipamentos, fabricação padronizada conforme os requisitos da norma DIN. Consulte também outras medidas e versões usinadas conforme especificações do cliente.
GANCHO HASTE DIN 15401 USINADO |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Código |
Tamanho |
Dimensão |
Rolamento Adequado |
|||||||||
Class P |
Class V |

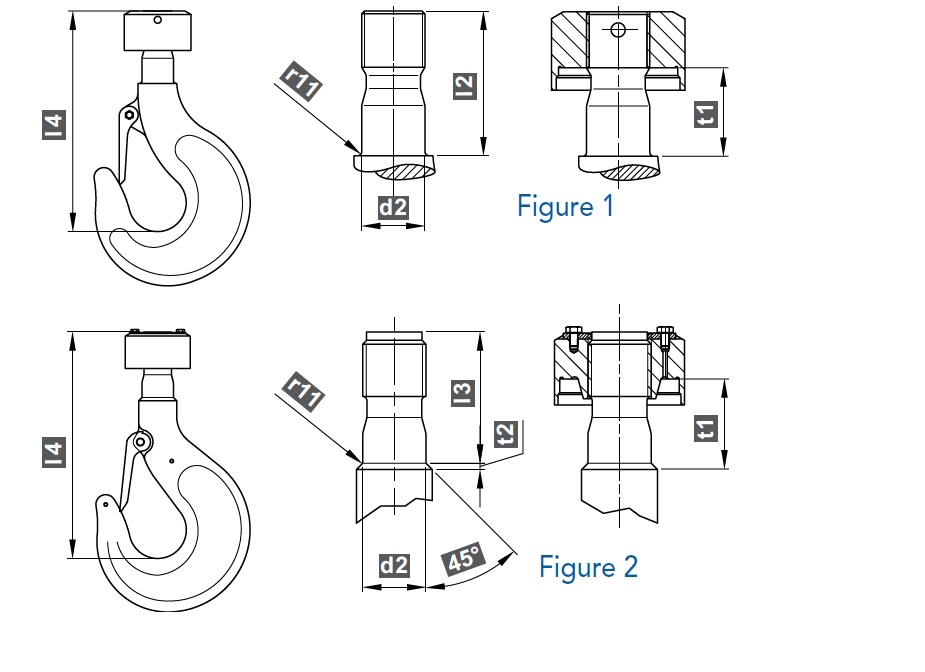

Fig 1 |
Fig 2 |
d2 |
l2 |
l3 |
l4 |
t1 |
t2 |
r11 |
Classe P |
Classe V |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||||
| 540401PS | 540401VS | 1,6 | - | 30 | 68 | - | 221 | 40 | - | 3 | 51107 | 81107 |
| 540402PS | 540402VS | 2,5 | - | 36 | 83 | - | 250 | 50 | - | 3 | 51108 | 81108 |
| 54044PS | 540404VS | 4 | - | 42 | 93 | - | 282 | 56 | - | 3 | 51110 | 81110 |
| 540405PS | 540405VS | 5 | - | 45 | 103 | - | 315 | 62 | - | 3 | 51112 | 81112 |
| 540406PS | 540406VS | - | 6 | 50 | - | 112 | 375 | 79 | 4 | 3 | 51214 | 81214 |
| 540408PS | 540408VS | - | 8 | 56 | - | 122 | 403 | 85 | 4,5 | 3 | 51216 | 81216 |
| 540410PS | 540410VS | - | 10 | 64 | - | 135 | 446 | 95,5 | 5,5 | 3 | 51218 | 81218 |
| 540412PS | 540412VS | - | 12 | 72 | - | 157 | 505 | 110,5 | 6,5 | 3 | 51220 | 81220 |
| 540416PS | 540416VS | - | 16 | 80 | - | 170 | 576 | 120,5 | 7 | 3 | 51222 | 81222 |
| 540420PS | 540420VS | - | 20 | 90 | - | 187 | 645 | 128 | 8 | 3 | 51224 | 81224 |
| 540425PS | 540425VS | - | 25 | 100 | - | 207 | 716 | 144 | 10 | 3 | 51226 | 81226 |
| 540432PS | 540432VS | - | 32 | 110 | - | 232 | 788 | 159 | 11,5 | 3 | 51232 | 81232 |
| 540440PS | 540440VS | - | 40 | 125 | - | 257 | 885 | 177,5 | 13,5 | 3 | 51236 | 81236 |
| 540450PS | 540450VS | - | 50 | 140 | - | 280 | 969 | 201,5 | - | 5 | 51244 | 81244 |
