Elo de Suspensão A
Elo principal de sustentação para lingas de correntes de 1 ou 2 ramais, cintas ou cabos de aço.
Fabricação em aço ligado, soldados conforme norma EN 1677-4 porém com propriedades mecânicas superiores (de grau 100). Maiores capacidades sob consulta.
Elo de suspensão A |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
Corrente Ø |
Código |
Código comercial |
Dimensões |
Peso |
Carga de trabalho 0-45° |
||||
1 ramal |
2 ramais |

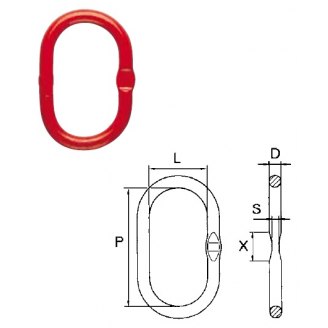

D |
P |
L |
SxX |
||||
| mm | mm | kg | kg | ||||||
| 6+7 | 6 | A 06/76.8 | A 13 | 13 | 110 | 60 | 10x30 | 0,34 | 2.300 |
| 8 | 7 | A 87.8 | A 16 | 17 | 110 | 60 | 14x25 | 0,53 | 3.500 |
| 10 | 8 | A 108.8 | A 18 | 19 | 135 | 75 | 14x35 | 0,92 | 5.000 |
| 13 | 10 | A 1310.8 | A 22 | 23 | 160 | 90 | 17x35 | 1,6 | 7.600 |
| 16 | 13 | A 1613.8 | A 26 | 27 | 180 | 100 | 20x46 | 2,46 | 9.600 |
| 18 | 16 | A 1816.8 | A 32 | 33 | 200 | 110 | 26x46 | 4,14 | 13.600 |
| 20 | 18 | A 2018.8 | A 36 | 36 | 260 | 140 | – | 6,22 | 25.100 |
| 22 | 20 | A 2220.8 | A 36 | 36 | 260 | 140 | – | 6,22 | 25.100 |
| 26 | 22 | A 2622.8 | A/T 45 | 45 | 340 | 180 | – | 12,82 | 30.800 |
| 32 | 26 | A 3226.8 | A/T 50 | 50 | 350 | 190 | – | 16,55 | 40.000 |
| 36 | 32 | A 3632.8 | A/T 56 | 60 | 400 | 200 | – | 27,01 | 60.000 |
| 40 | 36 | A 4036.8 | A/T56 | 60 | 400 | 200 | – | 27,01 | 60.000 |
