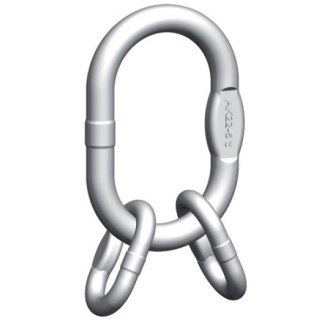

Elo de suspensão com subelos inox VWI
Elos de suspensão aumentados VWI soldados eletricamente e marcados para uso em lingas com 3 e 4 ramais. Similar DIN 5688-1 – 100% testados.
ELO DE SUSPENSAO COM SUB ELOS |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Codigo | Conjunto | Usar com Gancho DIN 15401 n° | WLL | e | d | t | w | d1 | t1 | w1 | Peso |
| 0 - 45° | mm | Kg / pç | |||||||||
| Kg | |||||||||||
| VWI 4-6 | AWI 10-6 + 2 BWI 9-6 | 1,6 | 840 | 124 | 10 | 80 | 50 | 9 | 44 | 20 | 0,28 |
| VWI 5-6 | AWI 13-6 + 2 BWI 10-6 | 2,5 | 1.300 | 154 | 13 | 110 | 60 | 10 | 44 | 20 | 0,52 |
| VWI 6/7-6 | AWI 18-6 + 2 BWI 13-6 | 5 | 2.600 | 164 | 16 | 110 | 60 | 13 | 54 | 25 | 0,91 |
| VWI 8-6 | AWI 22-6 + 2 BWI 16-6 | 6 | 3.350 | 205 | 18 | 135 | 75 | 16 | 70 | 34 | 1,64 |
| VWI 10-6 | AWI 26-6 + 2 BWI 20-6 | 8 | 5.250 | 245 | 23 | 160 | 90 | 20 | 85 | 40 | 3,02 |
| VWI 13-6 | AWI 32-6 + 2 BWI 22-6 | 10 | 8.900 | 295 | 27 | 180 | 100 | 23 | 115 | 50 | 4,78 |
| VWI 16-6 | AWI 36-6 + 2 BWI 26-6 | 16 | 13.200 | 340 | 32 | 200 | 110 | 27 | 140 | 65 | 7,98 |
