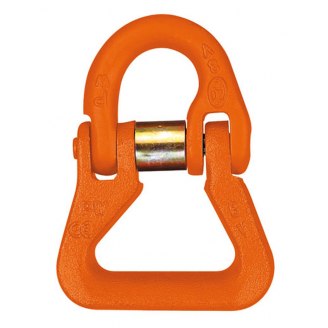

Conector de cintas CARW Grau 100

Conector de cintas em grau 100 utilizado para a conexão das cintas aos acessórios.

Possui carga de até 19 toneladas no diâmetro 22.

Atende a norma EN 1677 - coeficiente de segurança 4:1.



Elo de ligação para cintas CARW

Código

Capacidade de carga

a

e

c

d

b

s

g

Peso

  kg mm kg/pc.
CARW 8 2.500 29 66 12 10 65 18 18 0,4
CARW 10 4.000 40 81 15 13 82 21 24 0,55
CARW 13 6.700 50 104 20 17 100 28 28 1,2
CARW 16 10.000 47 113 21 21 110 40 33 2
CARW 22 19.000 109 178 29 27 215 59 48 6,5
