Elo de Suspensão Aumentado MW
Similar ao elo de suspensão AW, porém possui dimensões internas maiores permitindo sua utilização em ganchos maiores.
Elo principal de sustentação aumentado para lingas de correntes em grau 100, cintas ou cabos de aço, com 1 ou 2 ramais. Além disso é especialmente indicado para uso em lingas de cabos de aço, pois permite a instalação de sapatilhas. Garante alta performance e maior vida útil devido a sua alta resistência ao desgaste. Atende a Norma EN 1677-4. Coeficiente de segurança 4:1.
Elo de suspensão MW |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Código |
Capacidade de carga 0-45° |
Utilizável com gancho DIN 15401 n° |

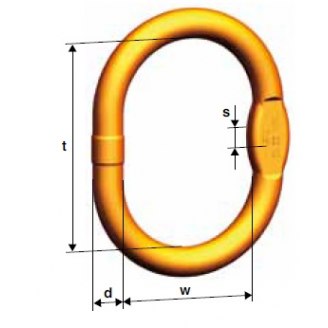

d |
t |
w |
s |
Peso |
Elo de suspensão para correntes em mm Ø |
||
1 Ramal |
2 Ramais |
3/4 Ramais |
||||||||
kg | mm | kg/pc. | mm | |||||||
MW 10 | 1.400 | 2,5 | 11 | 90 | 65 | 10 | 0,22 | 5 | 5 | - |
MW 13 | 2.300 | 4 | 14 | 120 | 70 | 10 | 0,44 | 6+7 | 6 | 5 |
MW 16 | 3.200 | 5 | 16 | 140 | 80 | 13 | 0,67 | 8 | 7 | - |
MW 18 | 4.200 | 6 | 19 | 160 | 95 | 14 | 1,09 | 10 | 8 | 6 |
MW 22 | 6.700 | 10 | 23 | 170 | 105 | 17 | 1,74 | 13 | 10 | 7+8 |
MW 26 | 10.100 | 10 | 27 | 190 | 110 | 20 | 2,65 | 16 | 13 | 10 |
MW 32 | 16.000 | 12 | 33 | 230 | 130 | 26 | 4,78 | 19 | 16 | 13 |
MW 36 | 21.200 | 20 | 38 | 275 | 150 | 29 | 7,48 | 22 | 19 | 16 |
MW 56 | 40.000 | 50 | 56 | 350 | 250 | - | 21,98 | 32 | 26 | 19+22 |
SAW 32 | 10.000 | 50 | 33 | 540 | 250 | 26 | 9,25 | - | - | - |
SAW 45 | 22.500 | 50 | 45 | 540 | 250 | 39 | 18,7 | - | - | - |
SAW 60 | 31.500 | 100 | 60 | 800 | 320 | 55 | 48 | - | - | - |
