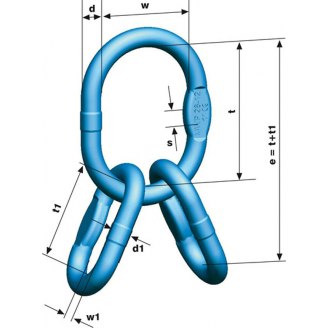

Elo de suspensão aumentado com subelos VMWP
Elo principal de sustentação conforme Norma EN 1677-4 para lingas de correntes em grau 120 com 3 ou 4 ramais.
Para uso com o sistema pewag conector. Elo de suspensão com dimensões internas maiores para montagem de lingas de 3 e 4 ramais com elo de ligação. Dimensão da corrente de acordo com a tabela.
Elo de suspensão aumentado com subelos VMWP |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Código |
Composto por |
Linga de 2 ramais |
Linga de 3 e 4 ramais |
Capacidade de carga 0°-45° |
Utilizável com gancho DIN 15401 Nr. |
e |
d |
t |
w |
d1 |
t1 |
w1 |
Peso |
| kg | mm | kg/pc | |||||||||||
| VMWP 7/8 | MWP 18 + 2 BWP 13 | 7+8 | - | 4250 | 6 | 214 | 19 | 160 | 95 | 13 | 54 | 25 | 1,55 |
| VMWP 10/7/8 | MWP 26 + 2 BWP 16 | 10 | 7+8 | 8800 | 10 | 260 | 27 | 190 | 110 | 17 | 70 | 34 | 3,37 |
| VMWP 13/10 | MWP 32 + 2 BWP 20 | 13 | 10 | 12300 | 12 | 315 | 33 | 230 | 130 | 20 | 85 | 40 | 6 |
| VMWP -/13 | MWP 36 + 2 BWP 26 | - | 13 | 21200 | 20 | 415 | 38 | 275 | 150 | 27 | 140 | 65 | 11,1 |
