Manilha Clevis KSCHW
Manilha clevis em grau 100 com conexão direta na corrente através do pino (clevis).
Indicada entre outros para a ligação entre correntes e barras de carga. Atende a norma EN 1677-1 - coeficiente de segurança 4:1.

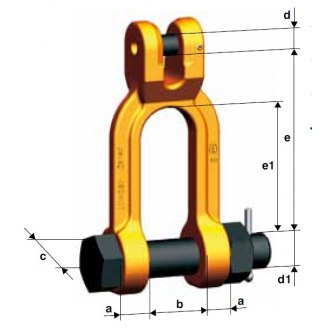

MANILHA CLEVIS |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
Código |
Capacidade de carga |
e |
e1 |
b min. |
a |
d |
c |
d1 |
peso |
kg |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
[kg/pç] |
|
| KSCHW 7 | 1900 | 76 | 54 | 26 | 12 | 9 | 31 | 16 | 0,49 |
| KSCHW 8 | 2500 | 76 | 54 | 26 | 12 | 10 | 31 | 16 | 0,49 |
| KSCHW 10 | 4000 | 105 | 76 | 32 | 16 | 12,5 | 39 | 20 | 0,95 |
| KSCHW 13 | 6700 | 113 | 77 | 42 | 21 | 16 | 50 | 24 | 1,89 |
