Manilhas de carga

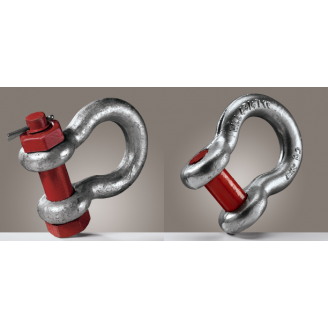

Manilha curva com corpo fabricado em aço carbono e parafuso ou pino em aço ligado.

Solicitar cotação Adicionar à minha lista

Correspondem à classe de Grau 6.

Acabamento galvanizado a fogo, estão disponíveis nas opções com pino roscado ou parafuso e porca com capacidade de até 35t.

Marcadas com numero de lote de rastreamento da produção, são fornecidos com certificado de qualidade. Manilhas retas sob consulta.

Fator de segurança de 5:1. Padrão US Federal Specification RR - C - 271.

Manilhas de carga
Código		Cap.	Dimensões						Peso
Código		t	(Tolerancias: até 2t ± 1 mm; de 3,25t até 25t ±2,5 mm)						kg
Pino Roscado	Parafuso e Porca		A	B	C	D	E	F	122	123
Pino Roscado	Parafuso e Porca		mm	mm	mm	mm	mm	mm	122	123
122 010 SP	123 010 SB	1	10	11	23	17	36,5	26	0,13	0.15
122 015 SP	123 015 SB	1,5	11	12	26	18,5	43	29	0,21	0,23
122 020 SP	123 020 SB	2	13,5	16	34	22	51	32	0,34	0,35
122 032 SP	123 032 SB	3,25	16	19	40	27	64	43	0,63	0,73
122 047 SP	123 047 SB	4,75	19	22	47	31	76	51	1	1,1
122 065 SP	123 065 SB	6,5	22	25	53	36	83	58	1,58	1,7
122 085 SP	123 085 SB	8,5	25	28	60	43	95	68	2,22	2,42
122 095 SP	123 095 SB	9,5	28	32	67	47	108	75	3,3	3,66
122 120 SP	123 120 SB	12	32	35	74	51	115	83	4,34	5,02
122 135 SP	123 135 SB	13,5	35	38	80	57	133	92	6,12	6,6
122 170 SP	123 170 SB	17	38	42	89	60	146	99	7,7	8,8
122 250 SP	123 250 SB	25	45	50	104	74	178	126	13	15
