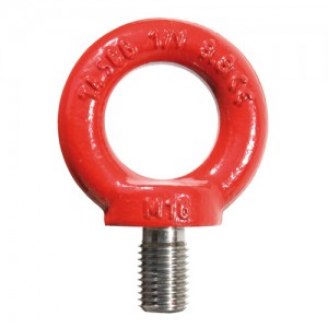

Olhal fixo em grau 80 série 803

Parafuso Olhal de suspensão, fabricado em aço especial, beneficiado apresenta capacidades bem superiores ao tradicional Olhal DIN 580. Coeficiente de Segurança 4:1.

Olhal fixo em grau 80 série 803 Solicitar cotação Adicionar à minha lista

Deve ser apertado com a mão, sem o uso de ferramentas. Não deve ser utilizado para içamentos perpendiculares (90º) pois não permite seu perfeito alinhamento com a direção da carga. Para içamentos perpendiculares, escolha um olhal ajustável da série 801 ou da série 807.

Olhal fixo em grau 80 série 803
Código Medida A B C E F H Peso
D X L (mm) mm Kg
C80306 M6x13 25 45 25 10 10 45 0,09
C80308 M8x13 25 45 25 10 10 45 0,09
C80310 M10x17 25 45 25 10 10 45 0,11
C80312 M12x21 35 63 35 14 14 62 0,27
C80314 M14x21 35 63 35 14 14 62 0,29
C80316 M16x27 35 63 35 14 14 62 0,31
C80318 M18x27 50 90 50 20 20 90 0,84
C80320 M20x30 50 90 50 20 20 90 0,86
C80322 M22x36 50 90 50 20 20 90 0,9
C80324 M24x36 50 90 50 20 20 90 0,9
C80327 M27x45 60 108 65 24 24 109 1,66
C80330 M30x45 60 108 65 24 24 109 1,7
C80333 M33x54 70 126 75 26 28 128 2
C80336 M36x54 70 126 75 26 28 128 2,15
C80342 M42x63 80 144 85 30 32 147 4,15
C80348 M48x68 90 166 100 35 38 168 6,2
C80356 M56x78 100 184 110 38 42 187 8,8
C80364 M64x90 110 206 120 42 48 208 12,4

Carga de Trabalho (t).

Código Diemensão 1 Ramal 2 Ramais 2 Ramais 3/4 Ramais
0° 0° 0°-45° 45°-60° 0°-45° 45°-60°
C80306 M6x13 0,4 0,8 0,14 0,1 0,2 0,14
C80308 M8x13 0,8 1,6 0,28 0,2 0,4 0,28
C80310 M10x17 1 2 0,35 0,25 0,5 0,35
C80312 M12x21 1,6 3,2 0,56 0,4 0,8 0,56
C80314 M14x21 3 6 1 0,75 1,5 1
C80316 M16x27 4 8 1,4 1 2 1,4
C80318 M18x27 5 10 1,8 1,25 2,5 1,8
C80320 M20x30 6 12 2,1 1,5 3 2,1
C80322 M22x36 7 14 2,4 1,75 3,5 2,4
C80324 M24x36 8 16 2,8 2 4 2,8
C80327 M27x45 10 20 3,5 2,5 5 3,5
C80330 M30x45 12 24 4,2 3 6 4,2
C80333 M33x54 14 28 4,8 3,4 6,8 4,8
C80336 M36x54 16 32 5,6 3,9 7,8 6,4
C80342 M42x63 24 48 8,4 5,9 11,8 8,2
C80348 M48x68 32 64 11,2 7,8 15,6 10,9
C80356 M56x78 36 72 12,6 8,8 17,6 12,3
C80364 M64x90 45 90 15,7 11 22

15,4
