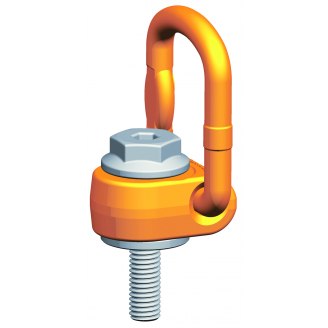

Olhal Giratório Alpha - PLAW
Olhal giratório articulado em grau 100 - PLAW. Giratório 360°, ajustável 180°, rosca métrica. Permite cargas longitudinais, inclinadas e transversais mantendo 100% de sua carga de trabalho.
- As partes roscadas são testadas 100% contra trincas e possuem um tratamento especial contra corrosão.
- Todas as peças tem a marcação da capacidade de carga e da medida da rosca
- Marcação individual para cada peça, permite total rastreabilidade.
- Coeficiente de segurança 4:1
- Disponível com chip NFC integrado para registro de histórico de inspeções com a ferramenta peTAG.
TABELA DIMENSIONAL |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Código
|
Rosca | Cap. | a | b | c | d | e | g | h | k | n | n max. |
 |
 |
[kg/pç] |
| [kg] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | Peso | ||
| PLAW 0,3t | M8 | 300 | 45 | 67 | 40 | 11 | 41 | 95 | 36 | 55 | 20 | 150 | 10 | 24 | 0,57 |
| PLAW 0,63t | M10 | 630 | 45 | 67 | 40 | 11 | 41 | 95 | 36 | 55 | 20 | 150 | 10 | 24 | 0,58 |
| PLAW 1t | M12 | 1000 | 45 | 67 | 40 | 11 | 41 | 95 | 36 | 55 | 33 | 170 | 10 | 24 | 0,6 |
| PLAW 1,5t | M16 | 1500 | 45 | 67 | 40 | 11 | 41 | 95 | 36 | 55 | 33 | 260 | 10 | 24 | 0,62 |
| PLAW 2,5t | M20 | 2500 | 54 | 81 | 50 | 13 | 55 | 112 | 50 | 67 | 33 | 335 | 8 | 24 | 1,1 |
| PLAW 4t | M24 | 4000 | 54 | 87 | 50 | 17 | 67 | 142 | 45 | 70 | 36 | 361 | 14 | 36 | 1,6 |
| PLAW 6t | M30 | 6000 | 75 | 115 | 67 | 20 | 68 | 143 | 67 | 100 | 49 | 364 | 14 | 36 | 3,1 |
| PLAW 7t * | M36 | 7000 | 75 | 115 | 67 | 20 | 65 | 143 | 60 | 100 | 55 | 374 | 27 | - | 3,3 |
| PLAW 8t | M36 | 8000 | 93 | 147 | 85 | 27 | 87 | 188 | 85 | 120 | 55 | 365 | 19 | 36 | 6,1 |
| PLAW 10t | M42 | 10000 | 93 | 147 | 85 | 27 | 87 | 188 | 85 | 120 | 65 | 290 | 32 | - | 6,4 |
| PLAW 15t | M42 | 15000 | 115 | 181 | 105 | 33 | 108 | 246 | 106 | 150 | 63 | 340 | 19 | 55 | 12 |
| PLAW 20t | M48 | 20000 | 115 | 181 | 105 | 33 | 108 | 246 | 106 | 150 | 73 | 340 | 19 | 55 | 12,3 |
|
Método de Elevação
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Número de ramais | 1 | 1 | 2 | 2 | 2 | 2 | 3 + 4 | 3 + 4 | 2 | 3 + 4 | ||
| Ângulo de inclinação | 0 ° | 90 ° | 0 ° | 90 ° | 0° - 45° | 45° - 60° | 0° - 45° | 45° - 60° | assimétrica | assimétrica | ||
| Código | Rosca | Torque | Capacidade | |||||||||
| [Nm] | [kg] | |||||||||||
| PLAW 0,3 | M8 | 35 | 300 | 300 | 600 | 600 | 400 | 300 | 600 | 400 | 300 | 300 |
| PLAW 0,63 | M10 | 70 | 630 | 630 | 1.250 | 1.250 | 850 | 630 | 1.300 | 900 | 630 | 630 |
| PLAW 1 | M12 | 120 | 1.000 | 1.000 | 2.000 | 2.000 | 1.400 | 1.000 | 2.100 | 1.500 | 1.000 | 1.000 |
| PLAW 1,5 | M16 | 150 | 1.500 | 1.500 | 3.000 | 3.000 | 2.100 | 1.500 | 3.100 | 2.200 | 1.500 | 1.500 |
| PLAW 2,5 | M20 | 170 | 2.500 | 2.500 | 5.000 | 5.000 | 3.500 | 2.500 | 5.300 | 3.700 | 2.500 | 2.500 |
| PLAW 4 | M24 | 400 | 4.000 | 4.000 | 8.000 | 8.000 | 5.600 | 4.000 | 8.400 | 6.000 | 4.000 | 4.000 |
| PLAW 6 | M30 | 500 | 6.000 | 6.000 | 12.000 | 12.000 | 8.500 | 6.000 | 12.700 | 9.000 | 6.000 | 6.000 |
| PLAW 7* | M36 | 800 | 7.000 | 7.000 | 14.000 | 14.000 | 9.800 | 7.000 | 14.800 | 10.400 | 7.000 | 7.000 |
| PLAW 8 | M36 | 800 | 8.000 | 8.000 | 16.000 | 16.000 | 11.300 | 8.000 | 16.900 | 12.000 | 8.000 | 8.000 |
| PLAW 10 | M42 | 1.500 | 10.000 | 10.000 | 20.000 | 20.000 | 14.000 | 10.000 | 21.000 | 15.000 | 10.000 | 10.000 |
| PLAW 15 | M42 | 1.500 | 15.000 | 15.000 | 30.000 | 30.000 | 21.000 | 15.000 | 31.500 | 22.500 | 15.000 | 15.000 |
| PLAW 20 | M48 | 2.000 | 20.000 | 20.000 | 40.000 | 40.000 | 28.000 | 20.000 | 42.000 | 30.000 | 20.000 | 20.000 |
* somente sob encomenda
