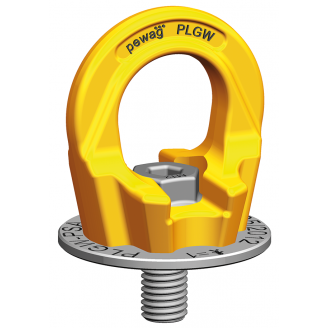

Olhal de ancoragem PLGW-PSA
Olhal para ancoragem, projetado para atender as regras européias EG-89/686/EWG; atende também as novas normas EN795:2012 (1 pessoa) e CEN/TS 16415 (2 pessoas) respectivamente.

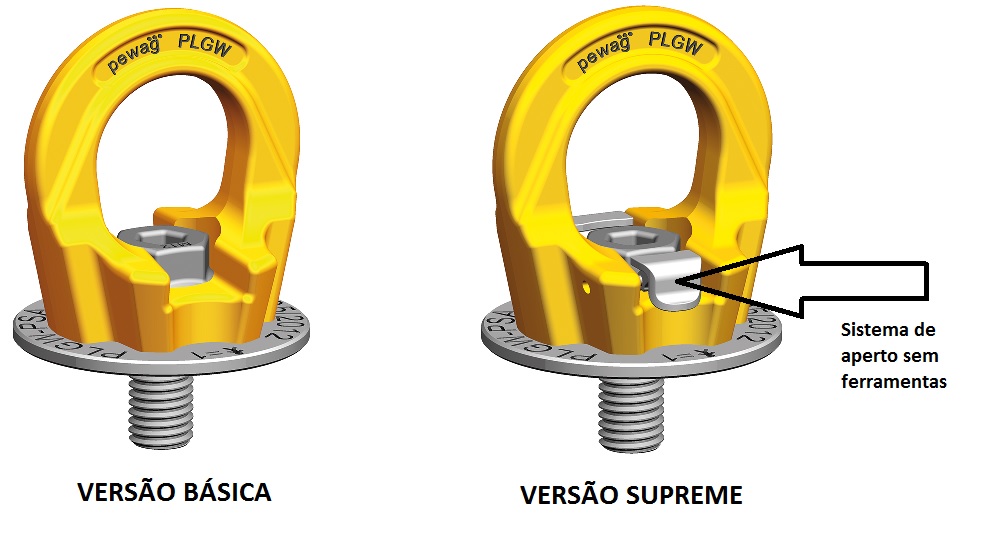

Disponível nas versões "BASICA" e "SUPREME": onde a básica é direcionada para a fixação permanente do olhal com uma chave allen, como por exemplo em um tripé; enquanto que a versão supreme possui um sistema patenteado de fixação sem o uso de ferramentas, permitindo a fácil instalação e remoção do olhal quando o mesmo não será mais utilizado.
A cor da pintura RAL 1003 é adequada para o uso em sistemas de antenas estacionárias (tipo torres para celulares). Cada olhal de ancoragem é marcado com a medida da rosca e o número de pessoas para o qual é destinado e um número de série individual permite a total rastreabilidade da fabricação e procedimentos de teste.
Olhal de ancoragem PLGW-PSA |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|

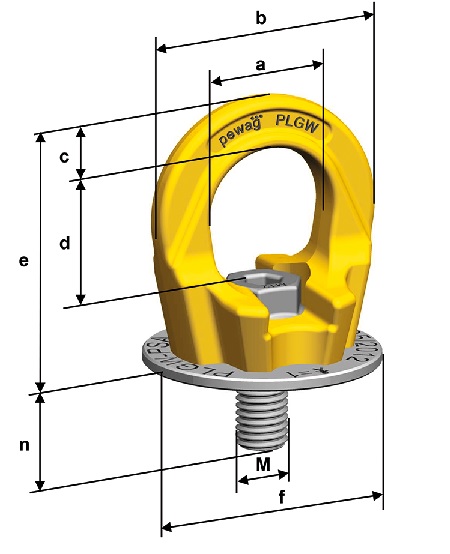

Código | Rosca | Pessoas | a | b | c | d | e | f | n | n max.* | Peso |
mm | Kg/pc | ||||||||||
PLGW PSA M12 | M12 | 1 | 30 | 55 | 12 | 32 | 63 | 55 | 20 | 160 | 0,31 |
PLGW PSA M16 | M16 | 2 | 35 | 64 | 14 | 36 | 70 | 62 | 25 | 160 | 0,48 |
PLGW PSA M20 | M20 | 2 | 40 | 69 | 16 | 41 | 78 | 66 | 30 | 160 | 0,63 |
* medida n max. refere-se à versão com o parafuso comprido fornecida juntamente com uma porca compatível.
