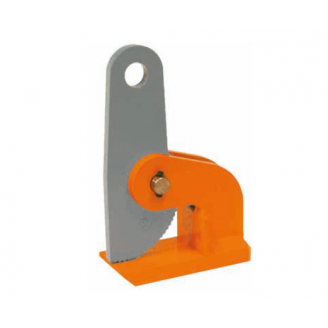

Pega chapa horizontal HXW e HSXW

Para o levantamento horizontal e transporte de placas de aço. Este pega chapa deve ser sempre usado em pares ou múltiplos.

Código Cap Abertura (R) V S W T H X U Y Peso
[kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg/pc]
HXW 1 t 1.000 0-35 140 99 10 25 11,5 65 188 15 2,6
HXW 2 t 2.000 0-60 180 118 15 30,5 19,5 90 287 16 7
HXW 3 t 3.000 0-60 180 118 20 30,5 19,5 90 291 16 8
HXW 4 t 4.000 0-60 220 145 25 30,5 19,5 105 304 20 13
HXW 6 t 6.000 0-60 220 145 25 30,5 19,5 110 307 20 14
HXW 8 t 8.000 0-60 225 135 35 30,5 19,5 120 336 30 19
HXW 10 t 10.000 0-60 225 135 35 30.5 19,5 120 336 30 19
HXW 12 t 12.000 0-60 225 135 35 30,5 19,5 120 336 30 19
HXW 15 t 15.000 0-60 262 147 35 43 21,5 160 344 35 30
HXW 25 t 25.000 0-60 262 147 40 43 21,5 175 349 35 33

HSXW 2 t 2.000 0-100 180 120 15 30,5 19,5 90 383 15 9,2
HSXW 3 t 3.000 0-100 180 120 20 30,5 19,5 90 387 15 10
HSXW 4 t 4.000 0-100 220 145 25 30,5 19,5 105 414 20 15
HSXW 6 t 6.000 0-100 220 145 25 30,5 19,5 120 414 20 16,5
HSXW 8 t 8.000 0-100 225 135 35 30,5 19,5 120 428 30 21
HSXW 10 t 10.000 0-100 225 135 35 30,5 19,5 120 428 30 22
HSXW 12 t 12.000 0-100 225 135 35 30,5 19,5 120 428 30 22
HSXW 15 t 15.000 0-150 350 240 35 45 27,5 140 665 35 53
