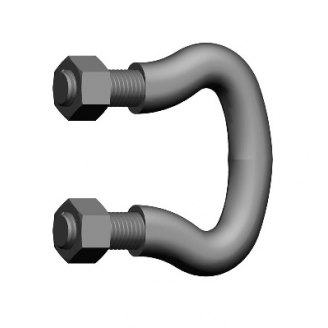

Grampo DIN 5699
Grampo para a fixação de canecas e ligação entre terminais de corrente conforme DIN 764 e DIN 766, formato arredondado proporciona maior resistência à fadiga.
Nos elevadores com acionamento através de roda lisa (fricção) a norma DIN recomenda o uso do grampo com dimensão do passo uma medida maior do que a corrente. Os grampos devem sempre ser utilizadas com placas distanciadoras. Construção forjada, rosca usinada, normalmente fabricadas com aço C45 e em aço NiCr a versão C45vi são beneficiadas par obter uma tensão de 1100 N/mm² e nos pontos de contato entre os elos tem um tratamento adicional de endurecimento por indução obtendo uma dureza mínima de 600 HV10. Maior resistência à tração em relação à DIN 745, proporcionando maior segurança na operação.
t | a | b1 | b2 | d1 | d2 | M | h1 | h3 | l | Peso unit | Placa distanciadora | Peso Aprox. | Carga mínima de ruptura | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l1 | b | s | C45 vi | G80 E10 vi | ||||||||||||
[mm] | [kg/pc.] | [mm] | [kg/pc.] | [kN] | ||||||||||||
35 | 8 | 59 | 11 | 10 | 12 | M10 | 23 | 43 | 25 | 0,14 | 65 | 30 | 5 | 0,07 | 50 | 56 |
45 | 8 | 75 | 13 | 13 | 15 | M12 | 28 | 53 | 30 | 0,26 | 75 | 30 | 5 | 0,08 | 85 | 95 |
56 | 10 | 92 | 17 | 16 | 18 | M14 | 34 | 64 | 35 | 0,34 | 95 | 40 | 6 | 0,17 | 125 | 140 |
63 | 10 | 105 | 20 | 18 | 21 | M16 | 37 | 71 | 40 | 0,6 | 110 | 40 | 6 | 0,21 | 160 | 180 |
70 | 12 | 116 | 23 | 20 | 23 | M20 | 42 | 80 | 45 | 0,87 | 120 | 50 | 6 | 0,25 | 200 | 224 |
80 | 12 | 132 | 25 | 23 | 26 | M20 | 47 | 89 | 45 | 1,12 | 130 | 50 | 6 | 0,27 | 265 | 280 |
91 | 14 | 149 | 29 | 26 | 29 | M24 | 52 | 99 | 55 | 1,86 | 150 | 60 | 8 | 0,56 | 335 | 355 |
105 | 14 | 173 | 31 | 30 | 34 | M24 | 60 | 114 | 55 | 2,56 | 165 | 60 | 8 | 0,62 | 450 | 500 |
126 | 18 | 206 | 37 | 36 | 40 | M30 | 71 | 134 | 65 | 4,4 | 200 | 70 | 10 | 0,97 | 630 | 700 |
147 | 22 | 241 | 42 | 42 | 47 | M36 | 81 | 157 | 75 | 7,3 | 230 | 80 | 12 | 1,73 | 850 | 950 |
