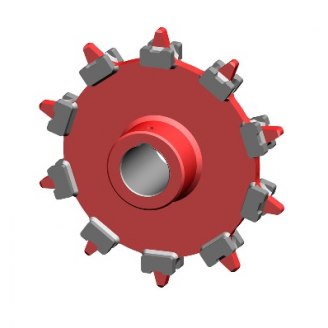

Rodas dentadas IR

Especialmente utilizadas em arrastadores, possui construção soldada e está disponível na versão inteiriça ou com segmentos substituíveis.

Altamente resistente, pode ser fabricada para diferentes tipos de correntes.



Tipo IR../..-..W IR../..-..W-SEG Corrente Nro. de dentes Diâmetro primitivo b Cubo Peso aprox.
d x t z Dt l DA
[mm] [kg/pc.]
IR10/6-38 ... 10 x 38 6 147 34 65 70 3,5
IR10/8-38 ...   8 195 34 65 70 4,6
IR10/10-38 ...   10 243 34 90 100 9,7
IR14/6-50 ... 14 x 50 6 193 45 70 80 6,2
IR14/8-50 ...   8 256 45 90 100 12
IR14/10-50 ...   10 320 45 100 110 17
IR14/15-50 ...   15 478 45 130 140 37
IR16/6-64 ... 16 x 64 6 247 50 100 110 14
IR16/7-64 ...   7 288 50 100 110 16
IR16/8-64 ...   8 328 50 130 140 27
IR16/10-64 ...   10 409 50 130 160 35
IR16/12-64 ...   12 490 50 150 180 55
IR19/6-75 ... 19 x 75 6 290 55 130 140 25
IR19/8-75 ...   8 384 55 150 170 43
IR19/10-75 ...   10 479 55 150 170 53
IR19/12-75 ...   12 575 55 200 220 97
IR22/6-86 ... 22 x 86 6 332 64 150 160 38
IR22/7-86 ...   7 387 64 150 200 57
IR22/8-86 ...   8 441 64 200 200 75
IR22/10-86 ...   10 550 64 200 230 105
IR22/12-86 ...   12 659 64 220 250 142
